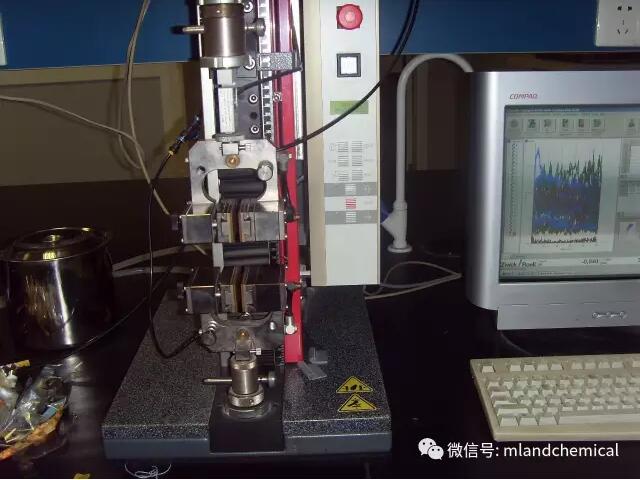

为了研究聚烯烃类附着力促进剂对压敏胶剥离力的影响，我们选择促进剂AE701添加到我们客户提供的压敏胶9936乳液，考察这两种促进剂的不同添加量条件对其180°剥离力的影响。

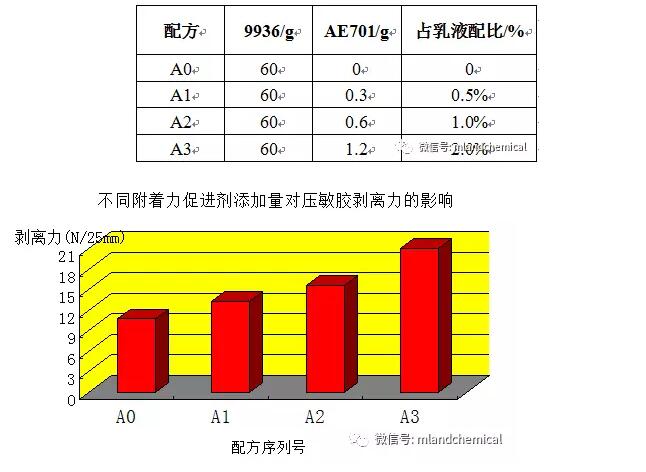

实验配方及结果如下：
通过实验结果可以看到AE701在比较小的添加量下9936的180°剥离力提升很明显，且随添加量的增加而提高，这是由于AE701对底材附着力提高和由于成膜后的结晶作用对内聚提高的双重作用，添加AE701的压敏胶制品其耐热性也会大大提高。这与传统通过添加增粘树脂来提高剥离力的方法有很多优势，如：传统的增粘树脂一般分子量比较小，添加到胶粘剂中会影响整个配方的分子量分布且对持粘有影响，AE710的分子量大大高于增粘树脂，且结晶化程度高。增粘树脂乳液里富含大量的表面活性剂，影响胶膜的耐水性和初粘力。AE701为羧基改性的聚合物分散体，几乎不含表面活性剂。大部分的增粘树脂都是不饱和树脂会引起胶的黄变、老化和持久性。AE701高温不黄变，耐老化、耐候、耐溶剂性好。增粘乳液的加入会影响胶的耐热性以及光学性能，经过羧基改性的AE701和丙烯酸乳液体系形容性好，对成膜物电镜照片观察显示，AE710在聚合物膜中是均匀分布且无明显分相现象。
目前AE701主要应用在电工胶带、光学胶带、汽车线束胶带、特殊标签等行业。也可以作为胶粘剂复配的组份提高热固化以后的粘接力，在难附着底材上如未处理的PP通过喷涂烘烤可作为粘接界面剂。在塑料油墨配方里，AE701可作为底材附着力增进剂，具有很好的附着性、防潮性和涂布稳定性。
更多的应用信息和支持，欢迎与我们的应用技术中心联系。
